Для использования межузловой коммуникационной сети (МКС) Альфа в составе вычислительных кластеров, суперкомпьютеров и систем хранения данных предлагаются следующие варианты исполнения сетевого оборудования:

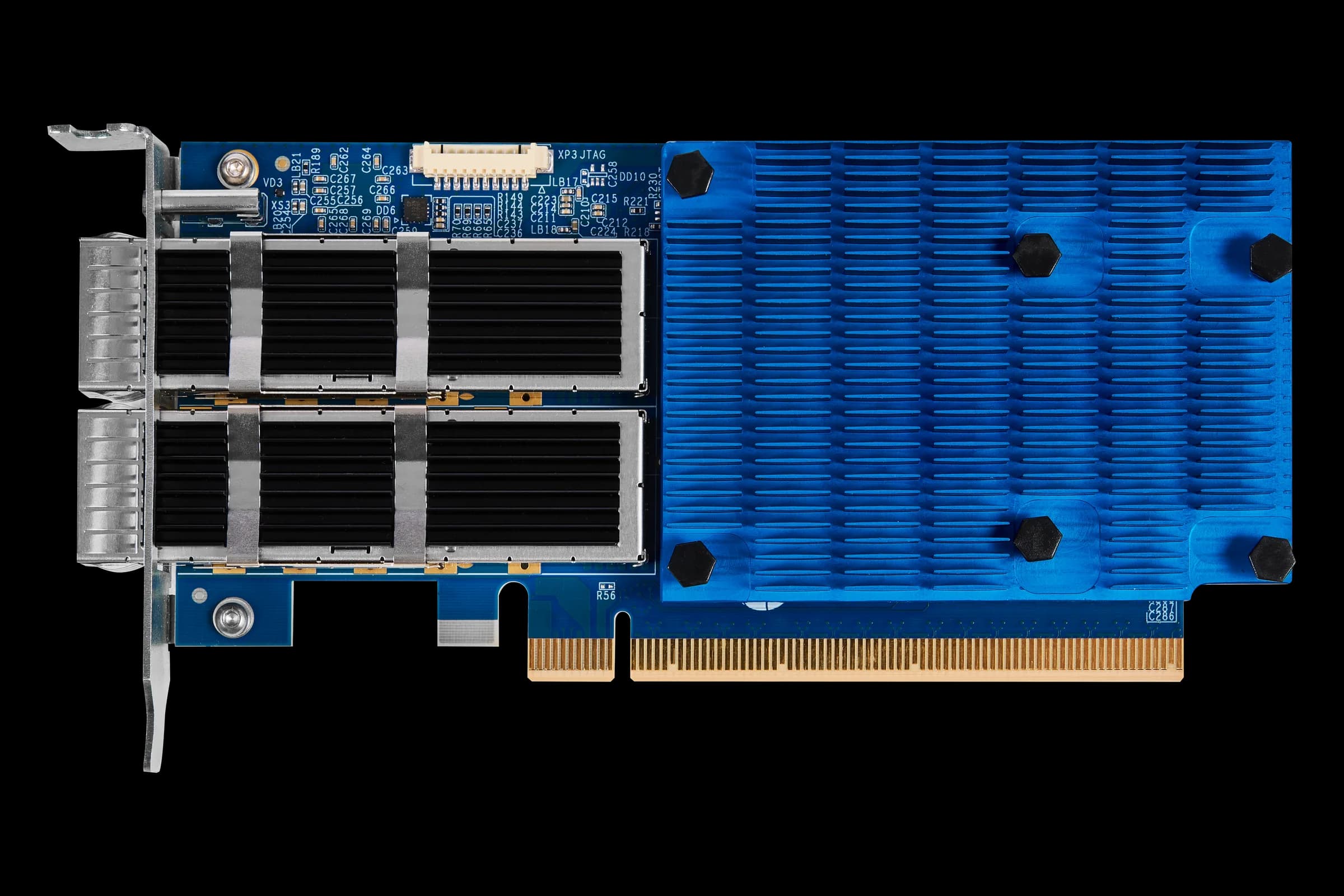

Адаптер сети Альфа
Адаптер МКС Альфа устанавливается в каждый вычислительный узел и обеспечивает передачу пакетов/сообщений между узлами. Двухпортовый адаптер МКС Альфа оснащён интерфейсом PCI Express 3.0 и может быть подключён к соседнему адаптеру или к коммутатору МКС Альфа медным либо оптическим кабелем.
Характеристики адаптера
- Количество портов
- 2
- Интерфейс порта
- QSFP-DD
- Пропускная способность порта
- 80 Гбит/с
- Задержка между соседними узлами
- 1,7 мкс
- Интерфейс связи с процессором узла
- PCI Gen 3.0 x16 (в режиме бифуркации х8x8)
- Система охлаждения
- воздушная пассивная
- Энергопотребление
- до 30 Вт
- Форм-фактор
- HHFL PCI Express card
- Габаритные размеры
- 142,25 × 17,25 × 68,90 (Г×В×Ш, мм)

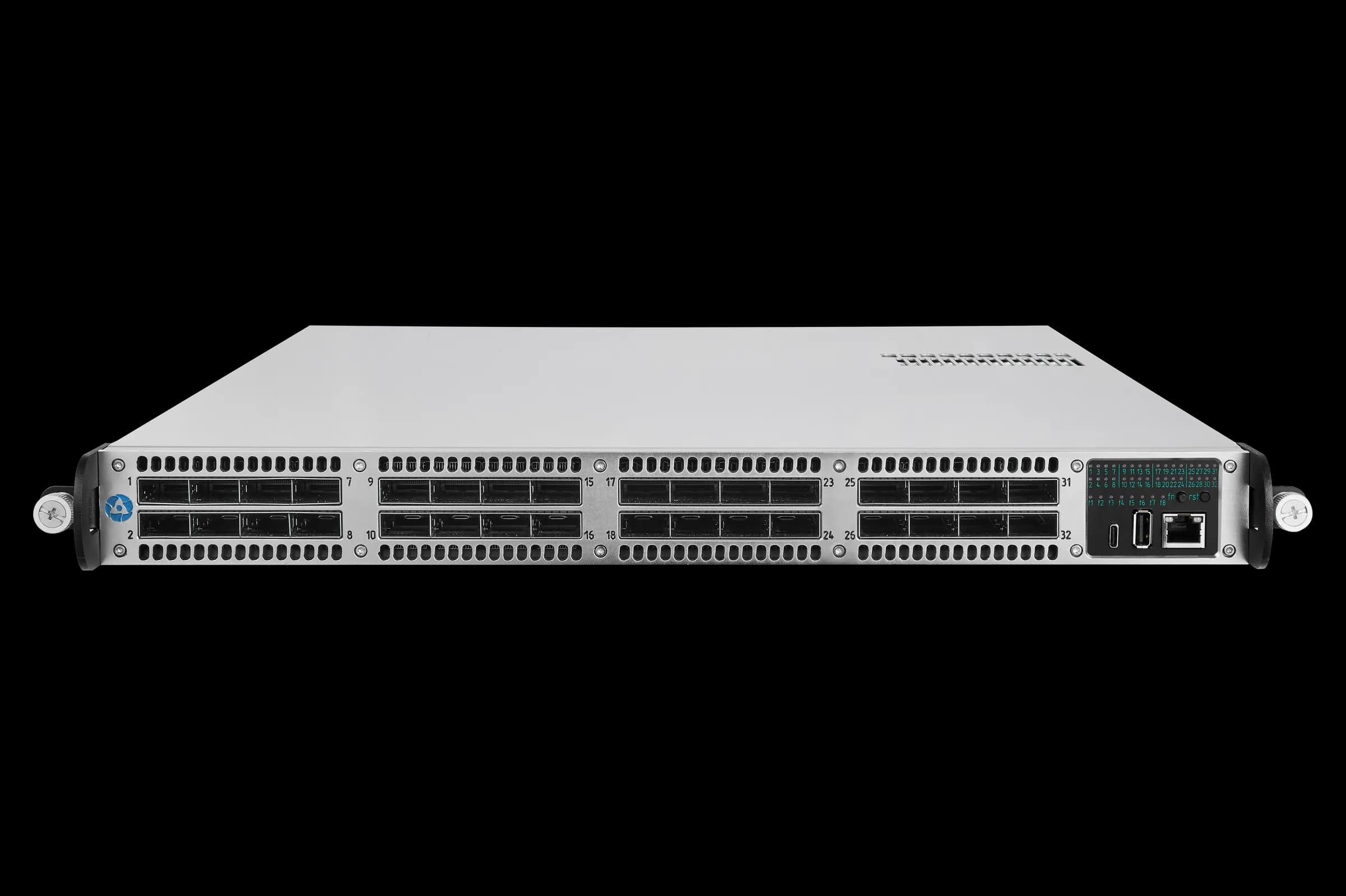

Коммутатор сети Альфа
Коммутатор МКС Альфа имеет 32 порта и представляет собой выдвижной блок 1U, монтируемый в 19-дюймовую стойку. Коммутатор МКС Альфа имеет модульную архитектуру на основе модулей коммутации (в базовом исполнении 4 модуля) и модуля управления. Это позволяет изменять количество модулей коммутации, а также выполнять их простую и быструю замену в случае неисправности.
Характеристики коммутатора
- Количество портов
- 32
- Интерфейс порта
- QSFP-DD
- Пропускная способность порта
- 80 Гбит/с
- Масштабирование
- до 4 096 узлов
- Система охлаждения
- воздушная
- Энергопотребление
- до 300 Вт
- Форм-фактор
- 1U
- Габаритные размеры
- 650,0 × 43,6 × 440,0 (Г×В×Ш, мм)
Сервисная подсистема управления и мониторинга
Сервисная подсистема управления и мониторинга (СПУМ) сети Альфа — это подсистема управления и мониторинга элементов коммуникационной сети: узлов, каналов связи, коммутаторов.
Основные возможности СПУМ
- чтение и конфигурирование счётчиков загруженности канала связи
- чтение и конфигурирование счётчиков оценки загруженности и здоровья сети
- получение информации о подключённых устройствах МКС Альфа
- включение и выключение портов
- получение информации с датчиков температуры и напряжения адаптеров и коммутаторов
- получение информации о статусе адаптера и коммутатора
